Вакуумметр Індикатор попереднього вакууму ІВ-3 призначений для вимірювання вакууму в діапазоні від 1Па до 0.0133Па (від 1*10-1 мм рт.ст. до 1*10-4мм рт. ст.). З його допомогою можна одночасно вимірювати вакуум в трьох незалежних об’ємах за допомогою 3 датчиків тиску — термопарних манометричних перетворювачів типу ПМТ-4М, які перетворюють тиск газу в електричний сигнал. У ньому є можливість підключення до комп’ютера через СОМ-порт і виведення інформації на монітор комп’ютера за допомогою програми, що додається.
Індикація вакууму здійснюється на цифровому індикаторі блоку (і на моніторі комп’ютера) у вигляді відповідному термоЕВС на виході термопарного перетворювача тобто в мілівольтах, від 1мВ до 10мВ з дискретністю 0.1мВ. Значення ступеня вакууму Па або мм рт. ст. можна визначити за допомогою градуювальних таблиць для датчиків тиску. Індикація вакууму необхідного датчика вибирається кнопкою перемикання режимів.

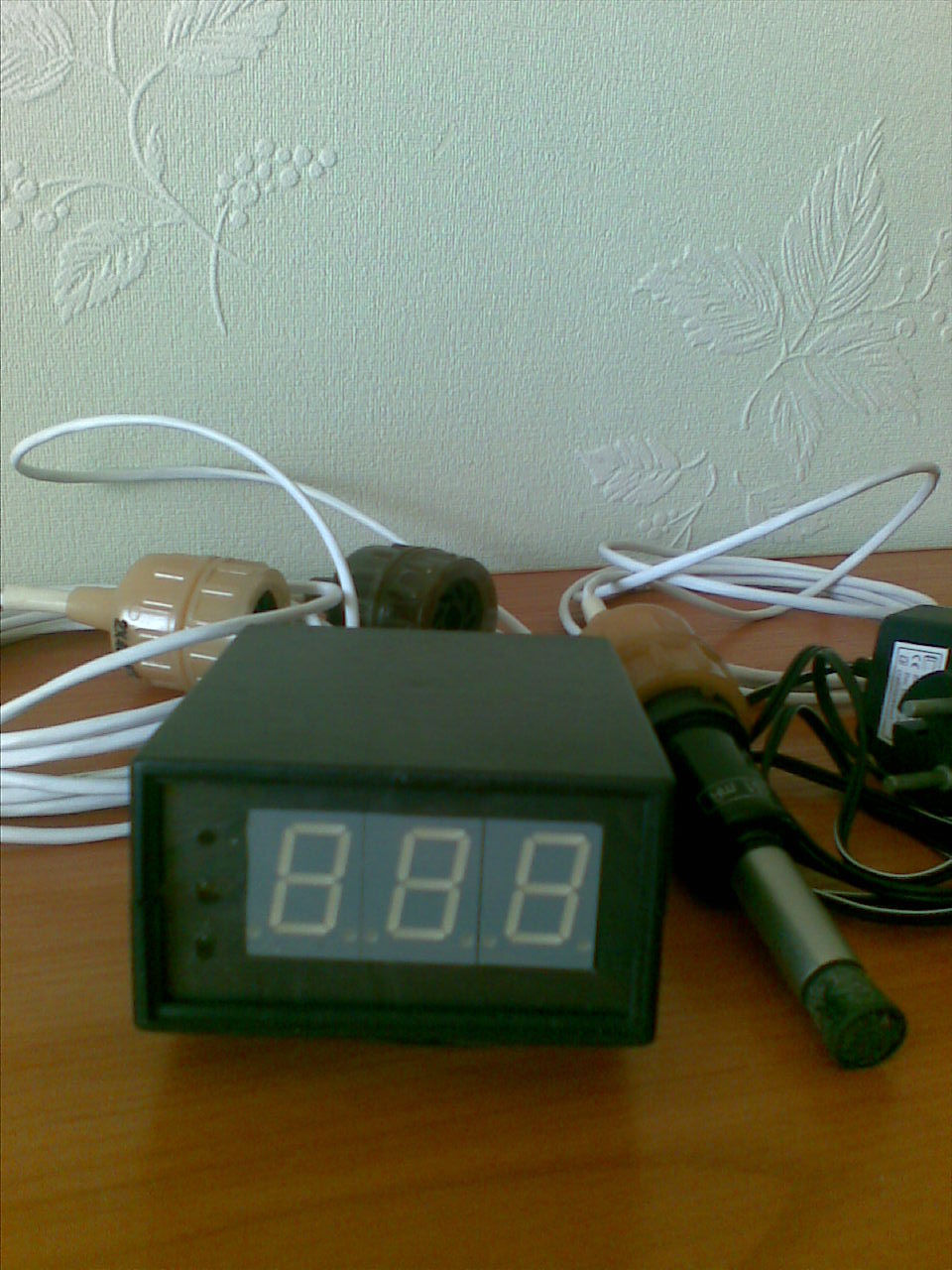

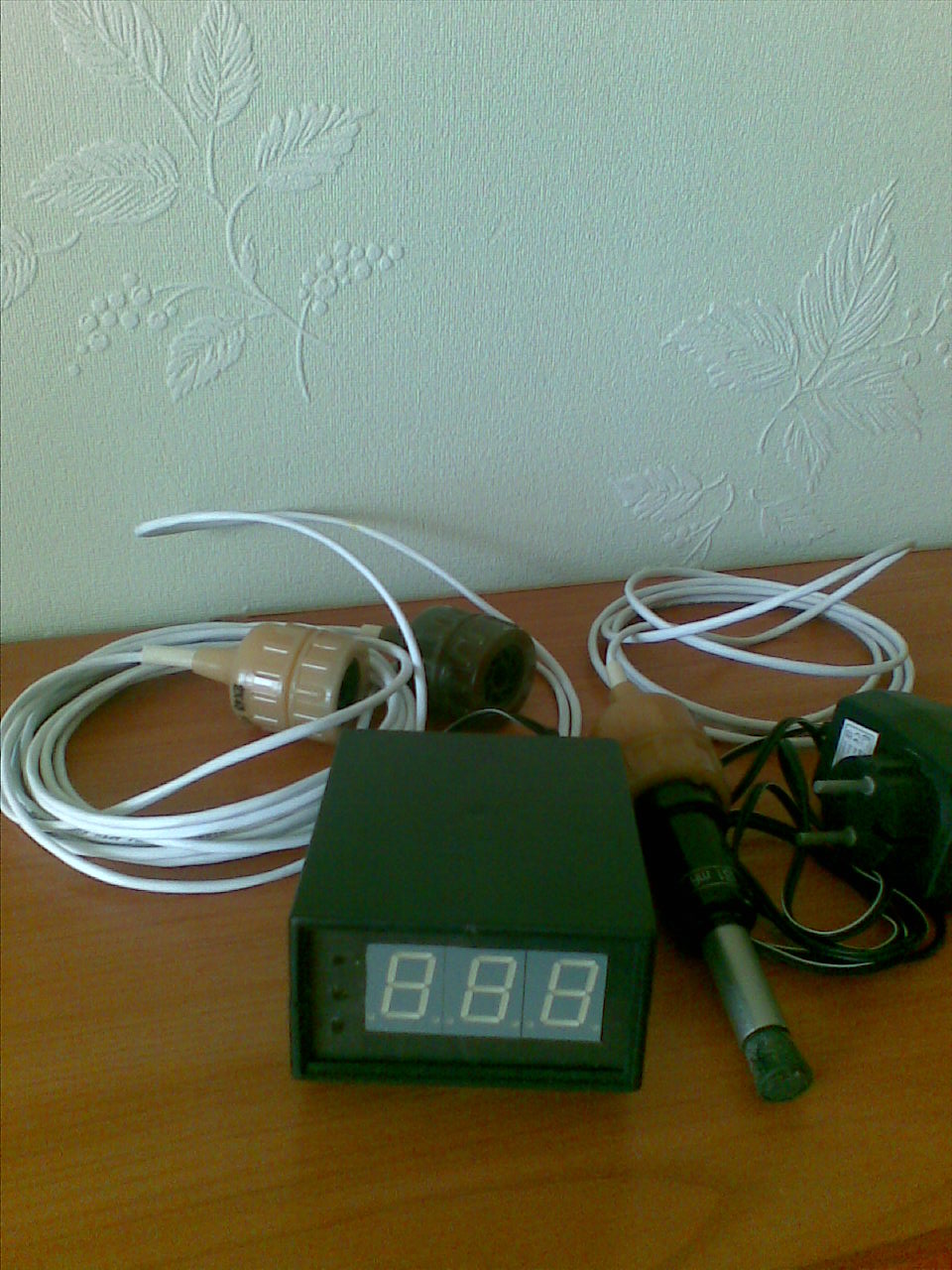

Вакуумметр складається з вимірювального блоку з вбудованими кабелями датчиків та адаптера живлення. На передній панелі блоку розташовані тридекадний семисегментний індикатор і три світлодіоди для індикації режимів. На задній панелі розташовані: кнопка перемикання режимів, потенціометр регулювання струму розжарювання нагрівача ПМТ-4М, роз’єм для підключення адаптера живлення, роз’єм підключення до СОМ — порту комп’ютера, там же виведено три кабелі датчиків тиску.
