Описание
Індикатор вакууму (вакуумметр) ІВ-3М призначений для вимірювання вакууму діапазоне від 1Па до 0.0133Па (від 1х10-1 мм рт.ст. до 1х10-4 мм рт. ст.). За його допомогою можна одночасно виміряти вакууму в трьох незалежних об’ємах за допомогою 3-х датчиків тиску – термопарних манометричних перетворювачів типу ПМТ-4М, котрі перетворюють тиск газу в електричний сигнал.
Індикатор вакууму (вакуумметр) складається з вимірювального блоку з вбудованими кабелями датчиків та адаптера живлення.

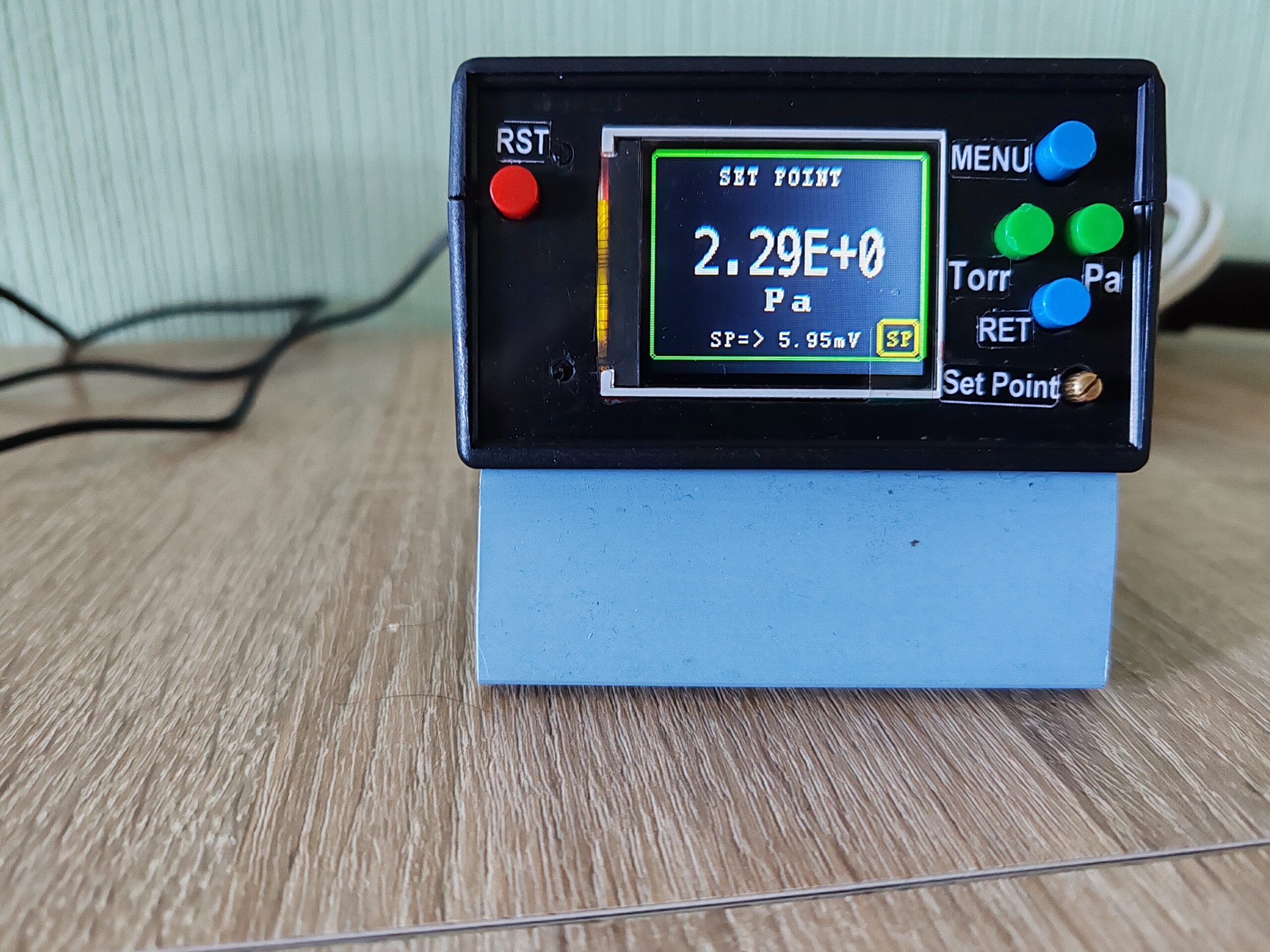

На передній панелі блоку розташований дисплей, кнопки керування індикатором, та змінний резистор налаштування значення вакууму, при якому спрацює виконавчий пристрій.

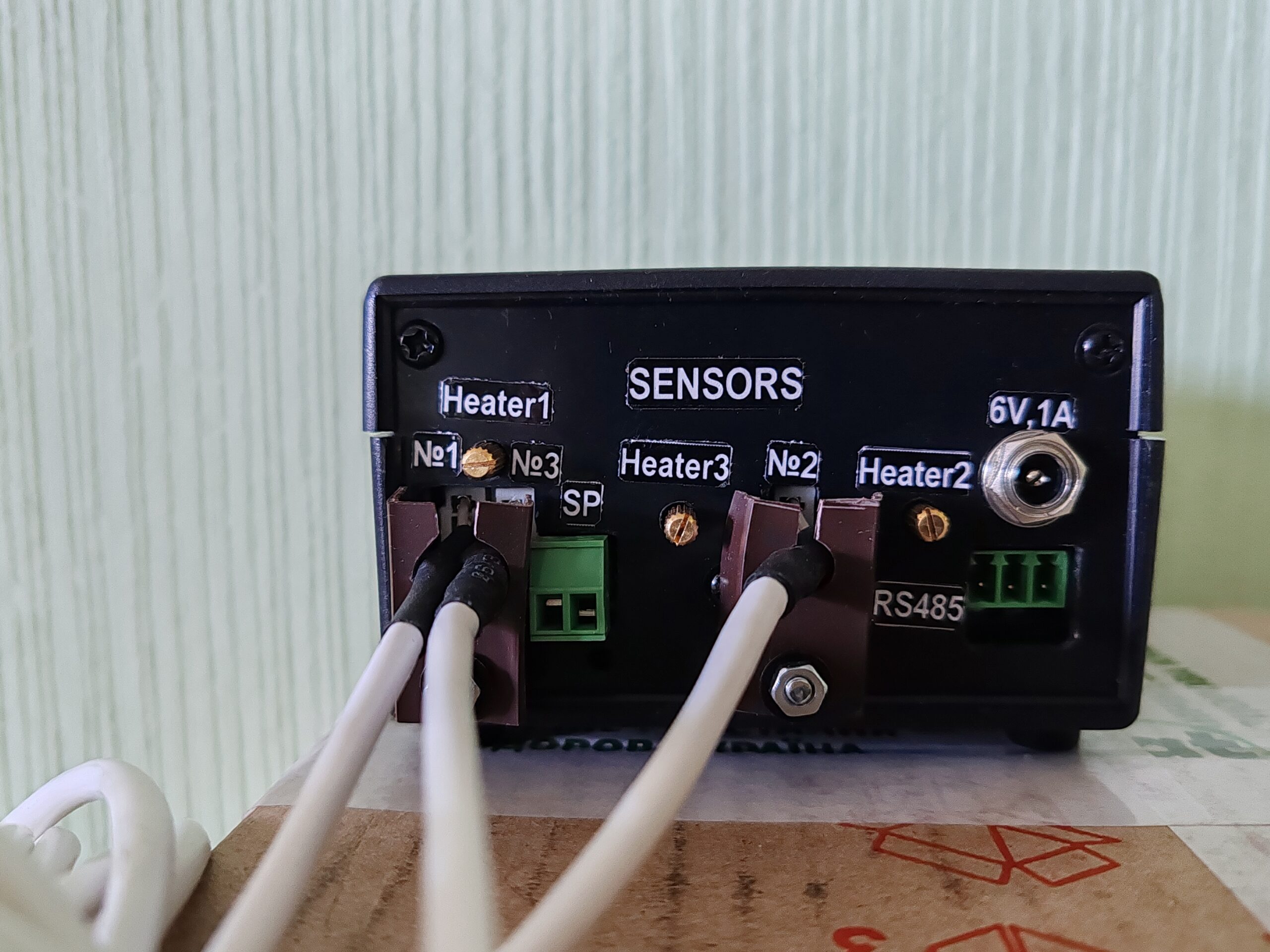

На задній панелі розташовані роз’єм для підключення адаптера живлення, роз’єм RS485 для підключення індикатора до персонального комп’ютера, роз’єм для підключення виконуючого пристрою, потенціометри для налаштування струму накалювання нагрівача кожного перетворювача ПМТ-4М, а також виведені три кабелі з роз’ємами для встановлення перетворювачів ПМТ-4М.
Комплект поставки.
Індикатор вакууму (вакуумметр) ІВ-3М:
- Блок індикації – 1 шт.;
- Блок живлення – 1 шт.;
- Кабель під’єднання перетворювача ПМТ-4М – 3 комплекта;
- Кабель під’єднання індикатора до персонального комп’ютера – 1 комплект;
- Комплект супроводжувальної технічної документації – 1 комплект.
