Описание

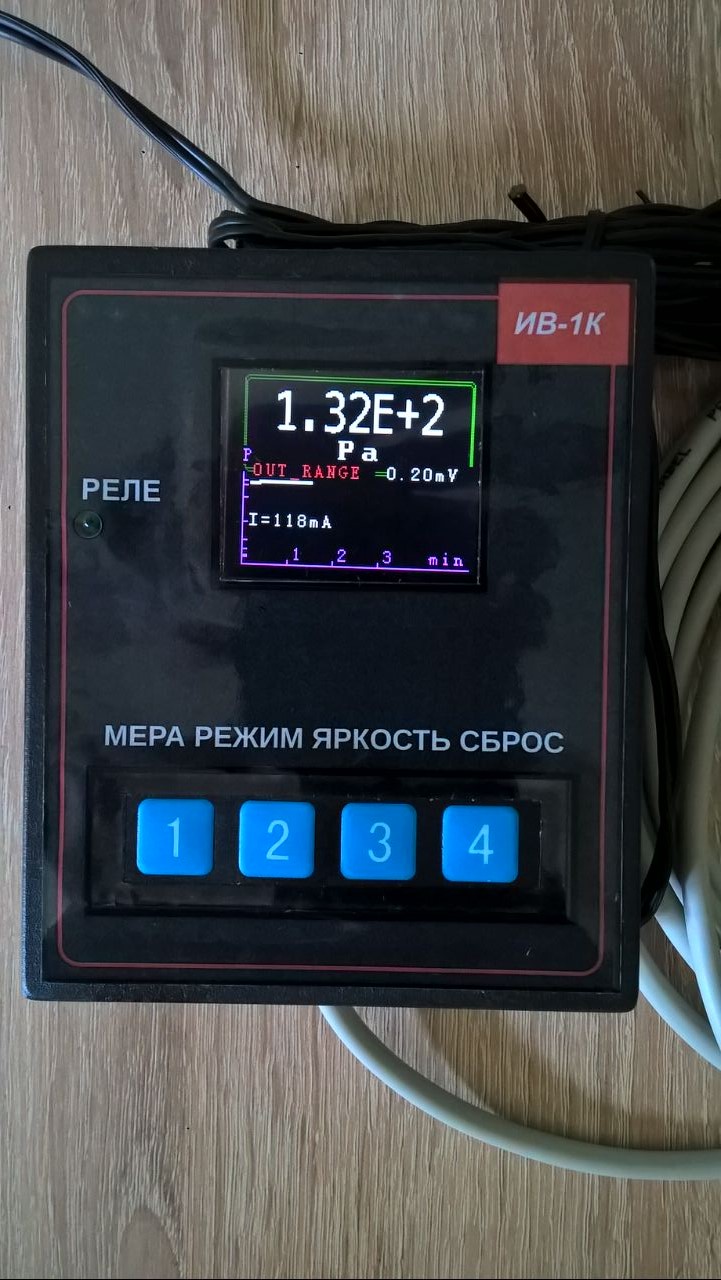

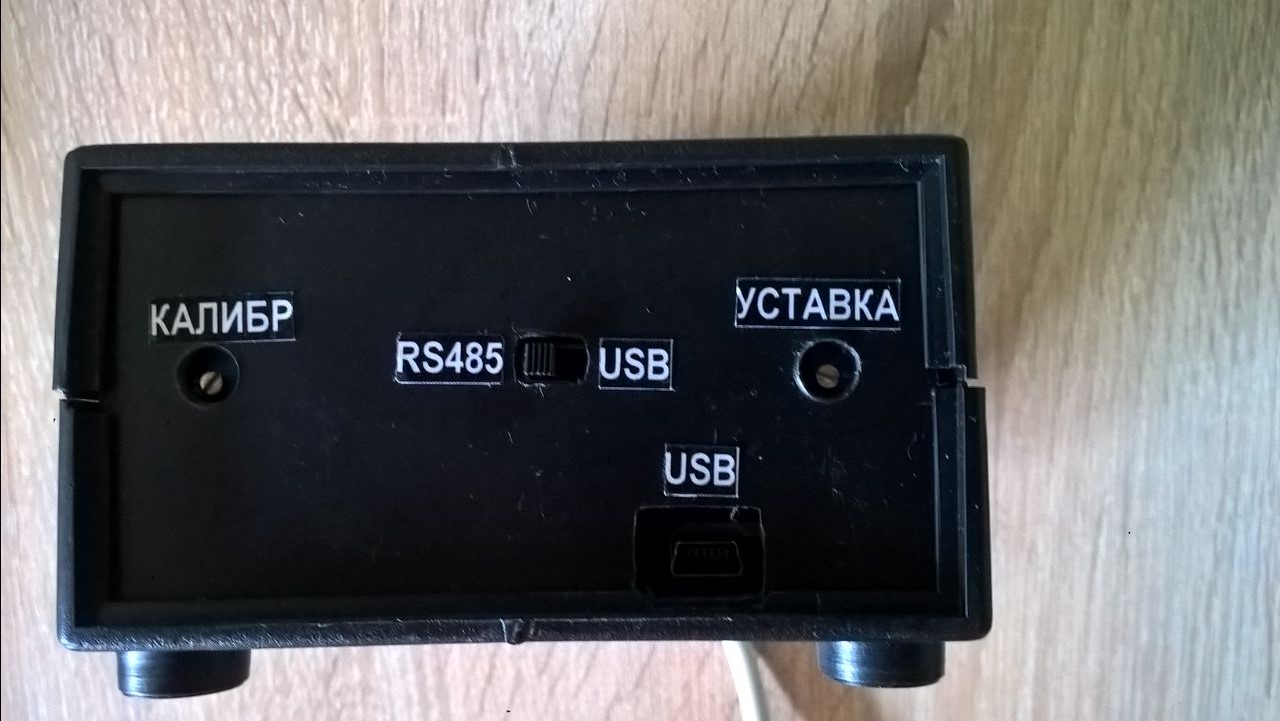

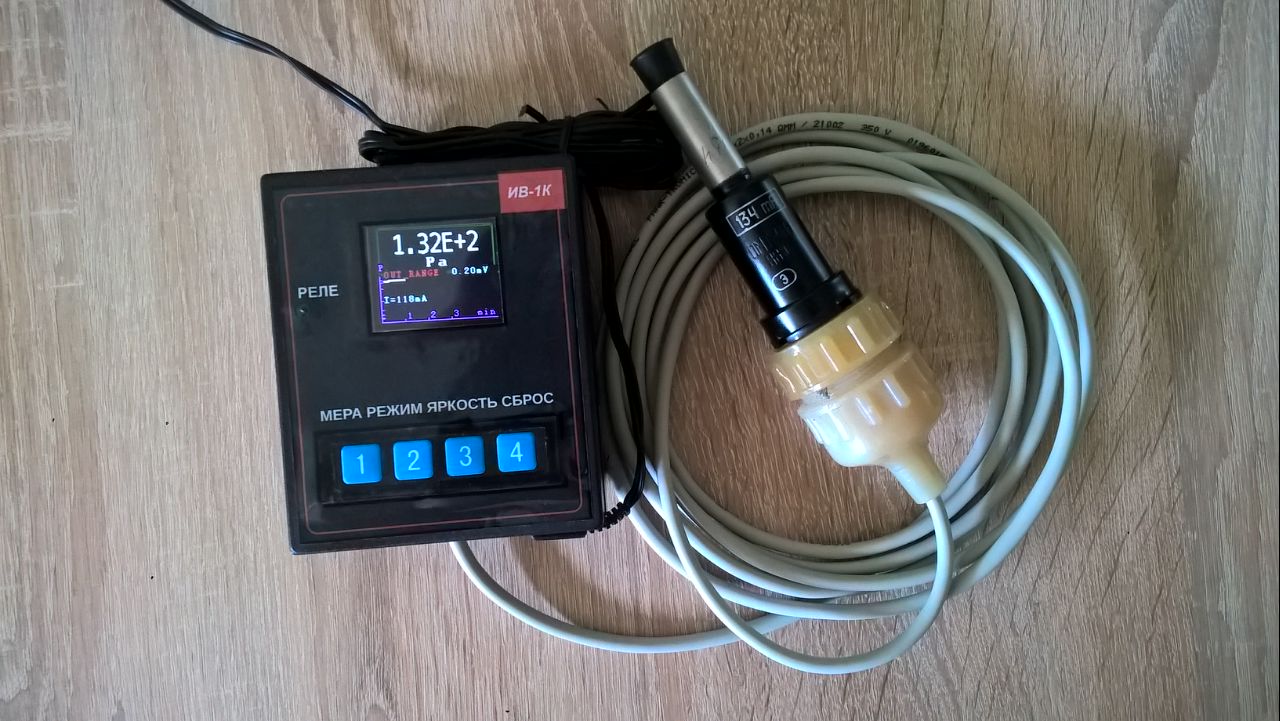

Вакуумметр Індикатор вакууму ІВ-1К призначений для індикації попереднього вакууму і передачі контрольованих параметрів на комп’ютер по послідовному інтерфейсу RS485
Призначення
Індикатор вакууму ІВ-1К являє собою малогабаритний прилад для індикації вакууму в діапазоні від 1Па до 0.0133 Па (від 110-1 мм рт. ст. до 110-4мм рт. ст. ) і передачі контрольованих параметрів на комп’ютер по послідовному інтерфейсу RS485. Це дозволяє проводити обмін між комп’ютером і кількома вимірниками вакууму ІВ-3К по одній двухпроводной лінії. Кожен вакуумметр має свої логічні адреси для кожного параметра. Маркування з логічними адресами знаходиться на лівому боці вимірювального блоку кожного вакуумметрів ІВ-1К-System.
Індикація вакууму здійснюється на цифровому індикаторі блоку у вигляді відповідному термо-ЕОЗ на виході термопарного перетворювача тобто в милливольтах, від 1мВ до 10мВ з дискретністю 0.1 мВ. Значення ступеня вакууму в Па або мм рт. ст. можна визначити з допомогою прикладених градуювальних таблиць для термопарного перетворювача.
Технічні характеристики
Кількість каналів контролю вакууму………………………………1
Струм розжарення підігрівача, мА………………………………………. 95-145
Вихід термопарного перетворювача, мВ……………………….1.0-10.0
Встановлення порогу, мВ………………………………………………….1.0-10
Швидкість обміну, бод……………………………………………………9600
Маса комплекту, кг не більше………………………………………
