Описание
Установка вакуумной сушки, газонаполнения и герметизации реле (далее — Установка) предназначена для проведения операций вакуумной сушки, газонаполнения и герметизации реле предназначена для проведения операций вакуумной сушки, газонаполнения и герметизации электромагнитных реле.
Установка изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150 – 69, но для эксплуатации при температуре окружающего воздуха от плюс 10 до плюс 35 °С и при температуре охлаждающей воды от плюс 10 до плюс 25 °С.
Рабочая среда – воздух и неагрессивные газы.
Установка не предназначена для использования на пожаро–взрывоопасных производствах.
Технические характеристики.
— количество камер вакуумирования на установке 2 ед.;
— рабочее разрежение в камерах вакуумирования 5×10-2мм.рт.ст.
— рабочая температура внутри камеры вакуумирования +140°C±5°C;
— камера для запайки в среде осушенного воздуха 1 ед.;
— избыточное давление в камере запайки 0,1кгс/см²;
— габаритные размеры внутренних полостей камер вакуумирования Ǿ 250×665 мм.;
— максимальное время выхода на режим +140° (при полной загрузке камер вакуумирования) — 1 час;
— максимальное время охлаждения камер вакуумирования при максимальной загрузке от +140°до +50° — 30 минут;
— электрическое питание установки осуществляется переменным трехфазным током напряжением 380/220 V.
— температура водопроводной воды используемой для охлаждения +12÷+26°C
Конструкция.

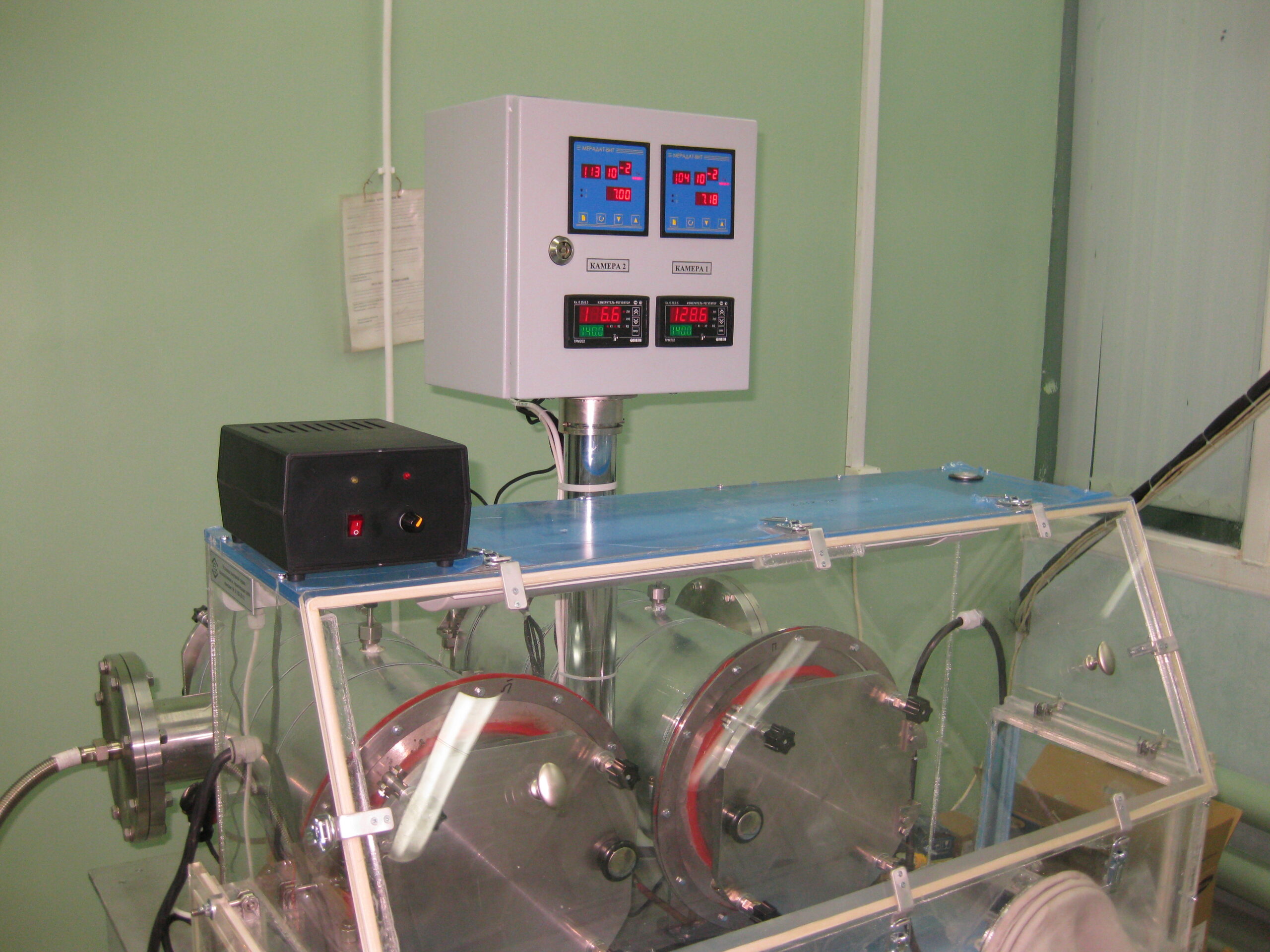

Установка состоит из следующих основных частей:
1. Камеры вакуумирования с нагревателями и системой охлаждения — 2шт.;
2. Камера (бокс) запайки — 1шт.;
3. Стол-основание. — 1шт.
4. Шкаф управления в составе стола-основания.
5. Устройства вакуумной коммутации.
6. Вакуумные насосы – 2шт.
