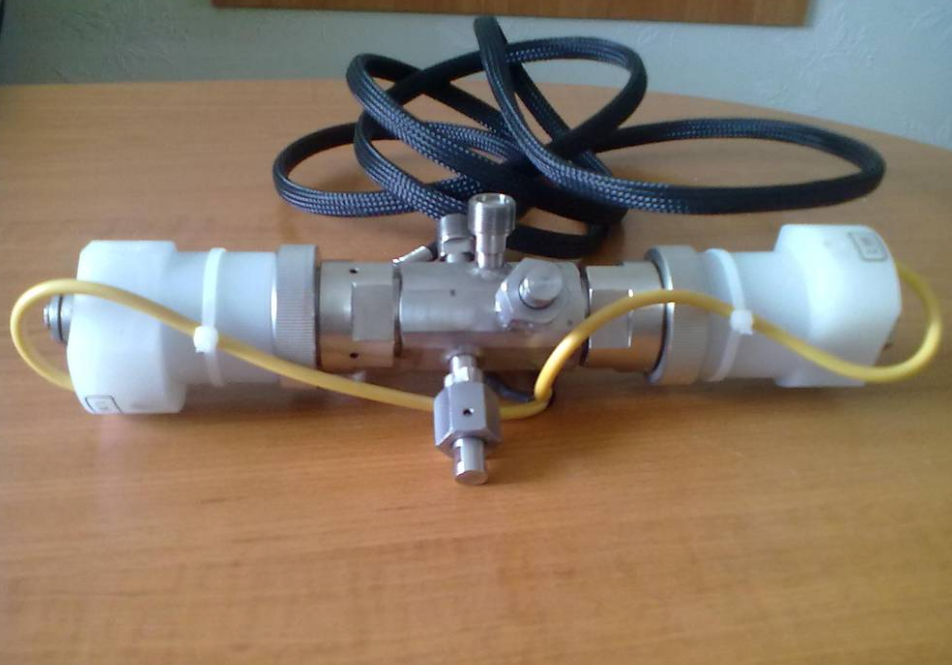

Натікач п’єзоелектричний двоканальний системи напуску газів СНА-2, ІНЖЕКТ, КАРД

Натікач п’єзоелектричний двоканальний використовується в складі систем напуску газів СНА-2, ІНЖЕКТ, КАРД для дозованої подачі газів у вакуумні системи

    Описание

    Натікач п’єзоелектричний двоканальний використовується в складі систем напуску газів СНА-2, ІНЖЕКТ, КАРД для дозованої подачі газів у вакуумні системи

    ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

    Натікач п’єзоелектричний двоканальний призначений для регулювання і підтримки заданого тиску у вакуумних системах приладів, лабораторного і промислового призначення.

    Натікач призначений для експлуатації при температурі навколишнього повітря від 10°С до 35°С, відносної вологості не більше 80% і атмосферному тиску від 86,6 кПа до 106,7 кПа.

    Принцип дії натікача заснований на зміні розмірів пропускного отвору вентиля в залежності від прикладеної напруги.

    Керування натікачем здійснюється від блоку управління СНА-2 (КАРД, ІНЖЕКТ) і забезпечує подачу напруги на натіач в ручному режимі в межах від 50 до (1450±50), а в автоматичному – в залежності від сигналу зворотного зв’язку з вакуумметрів.

    Діапазон регулювання робочого тиску по каналах напуску газів (НГ1 і НГ2) — від 3,0×10-6 Па до 4,0×103 Па. Споживана потужність, не більше 10×А.

    З’єднання натіекачів з вакуумною системою здійснюється через «грибкове» (штуцерний) ущільнення ДУ6 (спосіб з’єднання визначається типом натікача і приєднувальними висновками вакуумної системи користувача).
